Việc lựa chọn cáp nhiệt độ cao chính xác sẽ quyết định trực tiếp đến độ an toàn và tuổi thọ của hệ thống điện của bạn. Đối với môi trường có nhiệt độ trên 150°C, cáp cách điện PVC tiêu chuẩn sẽ xuống cấp nhanh chóng, dẫn đến hỏng lớp cách điện trong vòng vài tuần. Jiangsu Silver & Tin Thread Công ty TNHH Dây và Cáp nhiệt độ cao sản xuất dây cáp với xếp hạng nhiệt độ từ -60 ° C đến 1200 ° C , bao gồm toàn bộ phạm vi từ thiết bị gia dụng đến các ứng dụng hàng không vũ trụ.
Xếp hạng nhiệt độ so với vật liệu cách nhiệt
Vật liệu cách điện là yếu tố chính quyết định khả năng chịu nhiệt độ của cáp. Dưới đây là so sánh các vật liệu cách nhiệt nhiệt độ cao phổ biến và đặc tính hiệu suất của chúng:
| Vật liệu cách nhiệt | Phạm vi nhiệt độ | Ứng dụng chính | Tính linh hoạt |
|---|---|---|---|

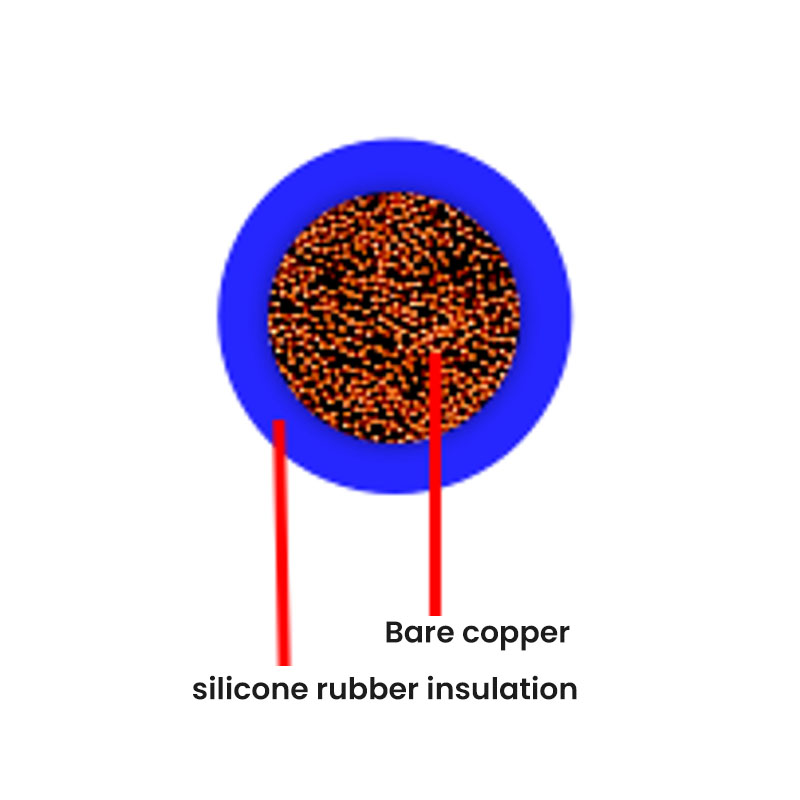

| Cao su silicon | -60°C đến 180°C | Sưởi ấm công nghiệp, ô tô | Tuyệt vời |
| PTFE (Teflon) | -200°C đến 260°C | Xử lý hóa học, hàng không vũ trụ | Tốt |
| Sợi thủy tinh băng mica | Lên tới 1000°C | Luyện kim, năng lượng hạt nhân | Trung bình |
| Sợi gốm | Lên tới 1200°C | Lò nung cực nóng | Thấp |
Dành cho các ứng dụng trong ngành luyện kim và hóa chất nơi nhiệt độ đạt tới 800°C đến 1000°C , cáp có bện bằng sợi thủy tinh được tẩm vecni nhiệt độ cao mang lại sự bảo vệ cơ học cần thiết chống mài mòn và ăn mòn bên ngoài trong khi vẫn duy trì tính toàn vẹn về điện.
Tiêu chuẩn hiệu suất cáp linh hoạt công nghiệp

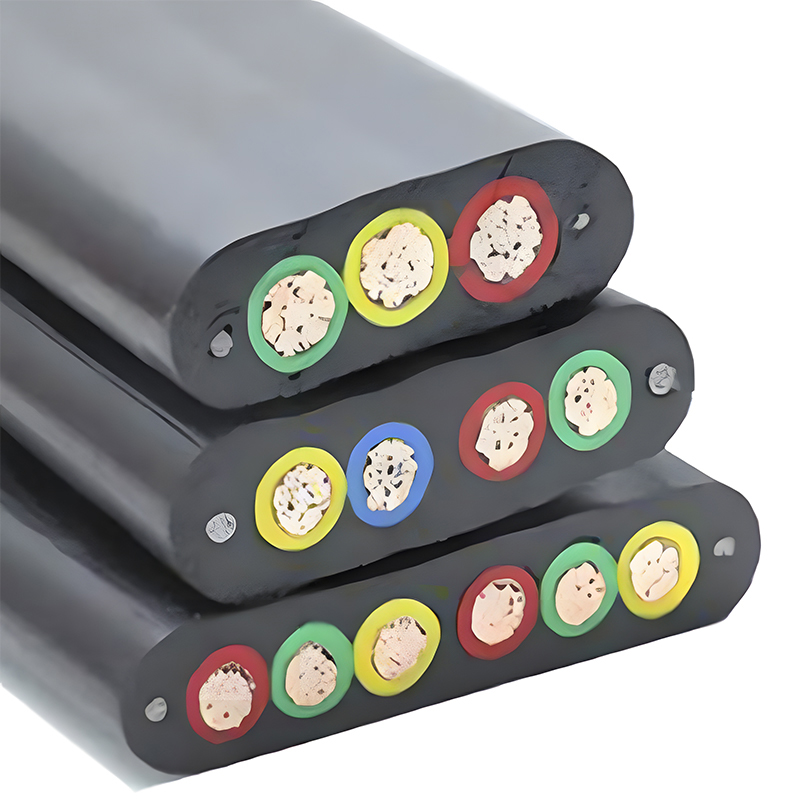

Cáp mềm công nghiệp phải chịu được hơn 1.000.000 chu kỳ uốn tịnh tiến mà không bị hỏng. Đây là tiêu chuẩn phân biệt cáp công nghiệp đáng tin cậy với các công trình tiêu chuẩn. Trong môi trường sản xuất tự động, cáp trong hệ thống xích kéo và cánh tay robot bị uốn, xoắn và rung liên tục làm suy giảm nhanh chóng các thiết kế thông thường.
Số liệu hiệu suất quan trọng
Khi đánh giá cáp mềm công nghiệp cho máy công cụ, thiết bị hậu cần hoặc hệ thống robot, hãy xác minh các thông số kỹ thuật sau:
Đánh giá chu kỳ uốn: Tối thiểu 1.000.000 chu kỳ tại bán kính uốn cong quy định
Khả năng chống xoắn: ±270° mỗi mét cho các ứng dụng robot
Khả năng chống mài mòn: Vật liệu vỏ bọc phải vượt qua thử nghiệm mài mòn Taber
Kháng dầu và hóa chất: Quan trọng đối với môi trường máy công cụ
Phạm vi nhiệt độ: -40°C đến 105°C cho môi trường công nghiệp tiêu chuẩn

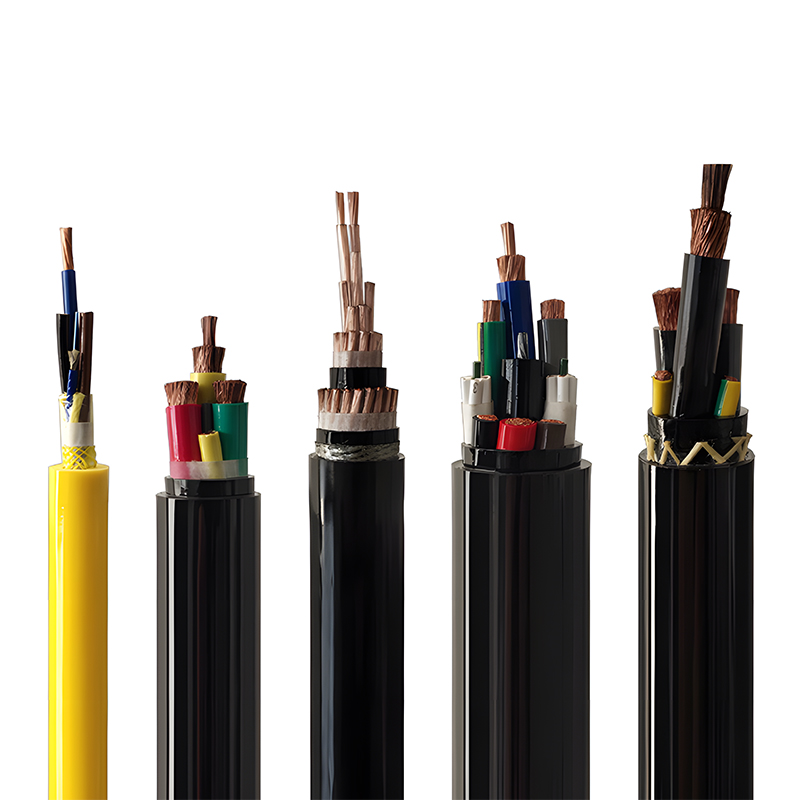

Cáp tời được sử dụng trong máy xây dựng lớn đòi hỏi phải xem xét thêm độ bền kéo. Hợp chất quấn và vỏ bọc dây dẫn phải được tối ưu hóa để có thể di chuyển thường xuyên dưới tải, nơi ứng suất cơ học tập trung tại các điểm uốn cong.
Yêu cầu về cáp năng lượng tái tạo
Cáp năng lượng tái tạo yêu cầu tuổi thọ sử dụng tối thiểu là 25 năm trong môi trường ngoài trời. Hệ thống lưu trữ năng lượng gió, quang điện mặt trời và pin hoạt động trong các điều kiện khắc nghiệt bao gồm tiếp xúc với tia cực tím, suy giảm tầng ozone, nhiệt độ khắc nghiệt và ăn mòn phun muối. Cáp tiêu chuẩn sẽ sớm bị hỏng trong các ứng dụng này, gây ra thời gian ngừng hoạt động tốn kém và các mối nguy hiểm về an toàn.
Yêu cầu dành riêng cho ứng dụng
| ứng dụng | Thử thách chính | Tính năng bắt buộc |
|---|---|---|
| Năng lượng gió | Xoắn và rung liên tục | Thiết kế chống xoắn, ±180°/m |
| PV năng lượng mặt trời | Tiếp xúc với tia cực tím, đạp xe nhiệt hàng ngày | Vỏ bọc XLPE chống tia cực tím |
| Lưu trữ năng lượng | Chu kỳ sạc/xả tốc độ cao | Thấp resistance, độ ổn định hiện tại cao |
Đối với hệ thống quang điện, cáp phải tuân theo TÜV 2 PfG 1169/08.2007 tiêu chuẩn, yêu cầu khả năng chống chịu 15.000 giờ thử nghiệm phơi nhiễm tia cực tím. Vật liệu cách nhiệt và vỏ bọc cũng phải chứng minh khả năng kháng hóa chất đối với môi trường phun axit, kiềm và muối ngoài trời để ngăn chặn sự xuống cấp trong vòng đời thiết kế 25 năm của hệ thống.
Thông số kỹ thuật dây ô tô cho xe năng lượng mới
Cáp xe năng lượng mới phải xử lý được điện áp từ 300V đến 1000V với khả năng chịu lỗi bằng không. Việc chuyển đổi từ hệ thống truyền động đốt trong sang hệ thống truyền động điện đã thay đổi căn bản các yêu cầu về hệ thống dây điện trên ô tô. Việc truyền tải điện áp cao giữa các bộ pin, động cơ và hệ thống sạc đòi hỏi hệ thống cách điện có độ bền điện môi và khả năng quản lý nhiệt đặc biệt.
Những cân nhắc khi thiết kế cáp cao áp
Cáp cao áp ô tô yêu cầu giải pháp kỹ thuật cụ thể:
Độ dày tường cách nhiệt: Thông thường từ 1,0mm đến 2,5mm tùy thuộc vào loại điện áp
Điện trở phóng điện một phần: Phải vượt qua thử nghiệm phóng điện cục bộ 3kV AC
Khả năng chống cháy: Yêu cầu xếp hạng UL94 V-0 để đảm bảo an toàn cho hành khách
Giảm cân: Dây dẫn nhôm có thể giảm trọng lượng bằng cách 40% so với đồng
Kháng hóa chất: Phải chịu được chất điện phân, chất làm mát và tiếp xúc với muối đường
Cáp tín hiệu trong xe để ra lệnh điều khiển và giám sát trạng thái cần được che chắn chống nhiễu điện từ (EMI) từ đường dây điện cao thế. Cấu trúc cặp xoắn với lá nhôm hoặc tấm chắn bằng đồng bện đảm bảo tính toàn vẹn tín hiệu trong môi trường điện từ ồn ào của xe điện.
Thông tin cơ bản về kỹ thuật dây dẫn động cơ
Dây dẫn động cơ yêu cầu khả năng chống vecni chuyên dụng và khả năng tương thích dầu mà dây nối tiêu chuẩn không thể cung cấp. Động cơ điện tạo ra nhiệt, độ rung và tiếp xúc với vecni cách điện và dầu bôi trơn làm suy giảm nhanh chóng cách điện dây thông thường. Dây dẫn động cơ phải duy trì độ bền điện môi sau khi ngâm lâu trong vecni Loại F (155°C) hoặc Lớp H (180°C).
Kiểm tra khả năng chống vecni
Việc đánh giá dây dẫn động cơ bao gồm việc kiểm tra khả năng tương thích với vecni được tiêu chuẩn hóa:
- Nhúng mẫu dây vào sơn bóng động cơ tiêu chuẩn ở mức 150°C trong 72 giờ
- Thực hiện kiểm tra độ bền điện môi ở 3kV AC trong 1 phút
- Đo điện trở cách điện trước và sau khi ngâm
- Đánh giá các tính chất cơ học bao gồm độ giãn dài và duy trì độ bền kéo
Chất cách điện bằng cao su silicon và polyolefin liên kết ngang thường có khả năng chống vecni vượt trội so với PVC hoặc polyetylen tiêu chuẩn, khiến chúng trở thành lựa chọn ưa thích của các nhà sản xuất động cơ yêu cầu Loại F (155°C) hoặc Loại H (180°C) xếp hạng nhiệt.
Giới thiệu về Công ty TNHH Dây và Cáp nhiệt độ cao Giang Tô
Với hơn 30 năm kinh nghiệm sản xuất, Công ty TNHH Dây và Cáp nhiệt độ cao Jiangsu Silver & Tin Thread đã khẳng định mình là nhà sản xuất hàng đầu về các loại cáp đặc biệt hiệu suất cao tại Trung Quốc. Hoạt động dưới tên thương hiệu "Yuanzhi", công ty phục vụ các ngành công nghiệp quan trọng bao gồm hàng không vũ trụ, quốc phòng, năng lượng hạt nhân, hóa dầu, sản xuất thông minh, năng lượng tái tạo, giao thông vận tải và truyền thông điện lực.
Chứng chỉ Công ty & Hệ thống Chất lượng
Công ty duy trì hệ thống quản lý chất lượng toàn diện và các chứng nhận quốc tế:
| Chứng nhận | Phạm vi | Ý nghĩa |
|---|---|---|
| ISO 9001 | Hệ thống quản lý chất lượng | Tuân thủ tiêu chuẩn chất lượng quốc tế |
| IATF 16949 | Quản lý chất lượng ô tô | Trình độ chuỗi cung ứng của ngành công nghiệp ô tô |
| Quản lý chất lượng thiết bị vũ khí | Tiêu chuẩn công nghiệp quốc phòng | Yêu cầu độ tin cậy cao nhất |
| CE / UL / CCC / SGS / RoHS | An toàn sản phẩm và tuân thủ môi trường | Tiếp cận thị trường toàn cầu và an toàn môi trường |
Năng lực sản xuất
Công ty vận hành dây chuyền sản xuất thông minh với hệ thống quản lý tích hợp ERP. Cơ sở phòng thí nghiệm hoàn chỉnh và quy trình kiểm tra nghiêm ngặt đảm bảo sản phẩm xuất sắc, với Kiểm tra trực tuyến 100% của tất cả các sản phẩm để đảm bảo tính chất điện và cơ khí. Triết lý sản xuất tập trung vào các đặc tính "cao, phức tạp, đặc biệt và chuyên nghiệp", hỗ trợ khách hàng tiên tiến toàn cầu trong nhiều ngành công nghiệp khác nhau.
Công ty TNHH Dây và Cáp nhiệt độ cao Jiangsu Silver & Tin tiếp tục thúc đẩy sự đổi mới đồng thời tuân thủ triết lý "chất lượng, danh tiếng và phát triển", cung cấp các giải pháp cáp đã được chứng minh cho các đối tác toàn cầu trong lĩnh vực hàng không vũ trụ, quốc phòng, năng lượng hạt nhân và tự động hóa công nghiệp.
Câu hỏi thường gặp
1. Nhiệt độ tối đa mà cáp của bạn có thể chịu được là bao nhiêu?
Phạm vi cáp nhiệt độ cao của chúng tôi bao gồm -60°C đến 1200°C . Đối với các ứng dụng khắc nghiệt lên đến 1200°C, chúng tôi sử dụng vật liệu cách nhiệt bằng sợi gốm. Đối với các ứng dụng công nghiệp phổ biến hơn trong khoảng từ 180°C đến 1000°C, cao su silicon, PTFE, băng mica và các kết cấu bện bằng sợi thủy tinh có sẵn tùy thuộc vào nhiệt độ cụ thể và các yêu cầu cơ học.
2. Làm cách nào để chọn cáp phù hợp cho ứng dụng nhiệt độ cao của tôi?
Lựa chọn yêu cầu ba đầu vào chính: nhiệt độ hoạt động tối đa, điều kiện môi trường xung quanh (tiếp xúc với hóa chất, ứng suất cơ học) và định mức điện áp . Đối với nhiệt độ dưới 180°C với yêu cầu về độ linh hoạt, cáp cách điện bằng cao su silicon là tối ưu. Đối với nhiệt độ từ 180°C đến 260°C có tiếp xúc với hóa chất, nên sử dụng PTFE. Đối với các ứng dụng có nhiệt độ trên 500°C, hệ thống mica hoặc sợi gốm là cần thiết. Hãy liên hệ với nhóm kỹ thuật của chúng tôi để biết các thông số ứng dụng cụ thể của bạn để có các đề xuất phù hợp.
3. Cáp ô tô của bạn có những chứng nhận gì?
Các sản phẩm dây và cáp ô tô của chúng tôi được sản xuất theo IATF 16949 hệ thống quản lý chất lượng và thực hiện UL, CE, CCC và RoHS chứng nhận. Danh mục chứng nhận đầy đủ này đảm bảo tuân thủ các yêu cầu OEM ô tô trên khắp các thị trường Bắc Mỹ, Châu Âu và Châu Á. Các sản phẩm cụ thể có thể được chứng nhận theo các tiêu chuẩn bổ sung như LV 112, ISO 6722 hoặc thông số kỹ thuật dành riêng cho khách hàng theo yêu cầu.
4.Bạn có thể cung cấp giải pháp cáp tùy chỉnh cho các ứng dụng chuyên biệt không?
Đúng. Với 30 năm kinh nghiệm sản xuất cáp chuyên dụng và triết lý sản phẩm tập trung vào các giải pháp "cao cấp, phức tạp, đặc biệt và chuyên nghiệp", chúng tôi thường xuyên phát triển các công trình tùy chỉnh cho ngành hàng không vũ trụ, quốc phòng, năng lượng hạt nhân và các ứng dụng công nghiệp tiên tiến. Đội ngũ kỹ thuật của chúng tôi làm việc trực tiếp với khách hàng để thiết kế cáp đáp ứng các thông số kỹ thuật chính xác về nhiệt độ, điện áp, khả năng kháng hóa chất, tuổi thọ uốn cơ học và các yêu cầu tương thích điện từ.
5. Biện pháp kiểm soát chất lượng nào đảm bảo độ tin cậy của sản phẩm?
Chúng tôi thực hiện Kiểm tra trực tuyến 100% trên tất cả các dây chuyền sản xuất, được hỗ trợ bởi các cơ sở thí nghiệm hoàn chỉnh để thử nghiệm phá hủy và không phá hủy. Hệ thống quản lý tích hợp ERP của chúng tôi theo dõi từng lô sản xuất từ khi nhận nguyên liệu thô cho đến khâu kiểm tra cuối cùng. Đảm bảo chất lượng bổ sung bao gồm: kiểm tra điện trở dây dẫn, xác minh độ bền điện môi (3kV AC, 1 phút), đo điện trở cách điện, kiểm tra độ chính xác về kích thước và xác nhận đặc tính cơ học. Đối với các ứng dụng quốc phòng và hàng không vũ trụ, các yêu cầu về tài liệu và truy xuất nguồn gốc bổ sung được hỗ trợ đầy đủ.
6. Thời gian giao hàng điển hình cho các sản phẩm tiêu chuẩn là gì?
Cáp nhiệt độ cao tiêu chuẩn và dây dẫn động cơ thường được vận chuyển trong phạm vi 2 đến 4 tuần từ khi xác nhận đơn hàng, tùy theo khối lượng đặt hàng và tiến độ sản xuất hiện tại. Cáp mềm công nghiệp và cáp năng lượng tái tạo có thể yêu cầu 3 đến 6 tuần do yêu cầu xây dựng phức tạp hơn. Các giải pháp được thiết kế theo yêu cầu yêu cầu xem xét kỹ thuật và thường bao gồm từ 6 đến 12 tuần tùy thuộc vào tình trạng sẵn có của vật liệu và yêu cầu thử nghiệm. Chúng tôi khuyên bạn nên liên hệ với nhóm bán hàng của chúng tôi để xác nhận thời gian thực hiện hiện tại.
